Mekanika Rekayasa : Mencari Reaksi Tumpuan

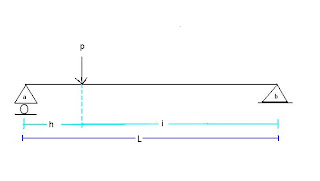

Dalam perhitungan mekanika teknik, harga suatu reaksi tumpuan amatlah penting agar kita dapat mudah mengetahui harga gaya momen, gaya lintang, dan gaya normal. Untuk menghitung reaksi tumpuan biasanya di rumuskan seperti ∑Ma=0 atau ∑Mb=0. Namun, terkadang kita sering keliru untuk memasukan harga momennya.Oleh karena itu, tips ini bermanfaat untuk menghindari perhitungan momen tersebut. Langsung aja yuk.. !‼Coba perhatikan gambar berikut ini..




*)Reaksi pada tumpuan a, Ra = i/L x P
*)Reaksi pada tumpuan b, Rb = h/L x P
Setelah gambar diatas benar-benar sudah kita pahami. mari kita lihat contoh soal berikut ini :
Contoh soal




Penyelesaian :
Cukup dengan menghitung salah satu reaksi tumpuan tersebut otomatis kita sudah mendapat harga reaksi tumpuan lainnya.( jumlah beban = Ra+Rb )
1) Ra = 6/L x Pa = 6/8 x 4 = 3 ton, maka Rb = 1 ton
2) Ra = 3/L x Pb = 3/7 x 14 = 6 ton, maka Rb = 8 ton
3) Untuk soal seperti itu, beban terbagi rata dapat kita ubah menjadi beban titik. Sehingga konstruksinya seperti ini:




Ra = (8/L x Pc) + (5/L x P') = (40/10)+(200/10) = 24 ton
Maka Rb = (Pc+P’) – Ra = 45 - 24 = 21 ton
Nah itu hasilnya. Gampang kan
